配电网典型电网结构示意图

7
发表时间:2024-05-22 10:05


1.10kV架空网典设电网结构


1.1辐射式

自变电站母线引出,仅配有分段开关的架空线路构成辐射式电网结构,如下图所示。

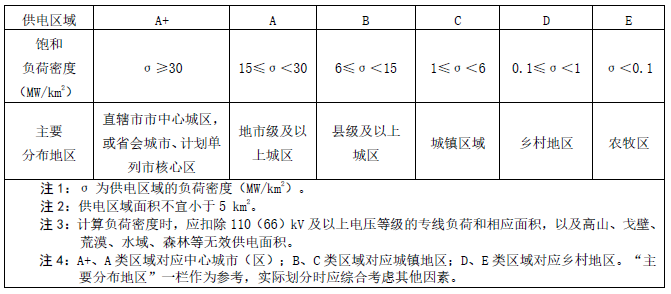

适用D、E类10kV配电网供电区域。供电区域划分按下表划分,也可适当调整。


..................................................

..................................................

1.2多分段单联络

自不同变电站或变电站不同母线段引出,配有分段开关,并在线路末端联络的两回架空线路构成多分段单联络电网结构,如下图所示。

适用B、C类10kV配电网供电区域。

..................................................

..................................................

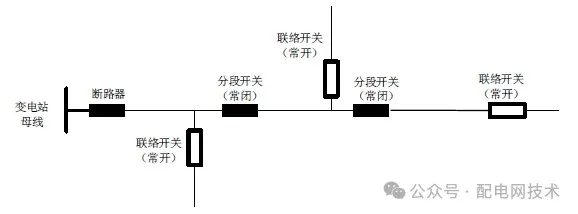

1.3多分段适度联络

自变电站母线引出,配有多个分段开关,并与多回线路联络的架空线路构成多分段适度联络电网结构,如下图所(示意图为典型三分段、三联络)。


适用A+、A、B类10kV配电网供电区域。

..................................................

..................................................


2.10kV电缆网典型电网结构

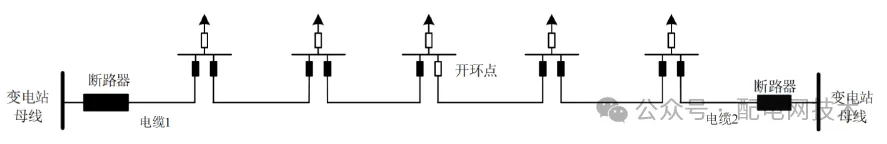

2.1单环式


自不同上级电源的中压母线引出两到四回电缆线路构成单环网,如下图所示(示意图为典型“2-1”单环网)。


适用A+、A、B、C类10kV配电网供电区域。

..................................................

..................................................

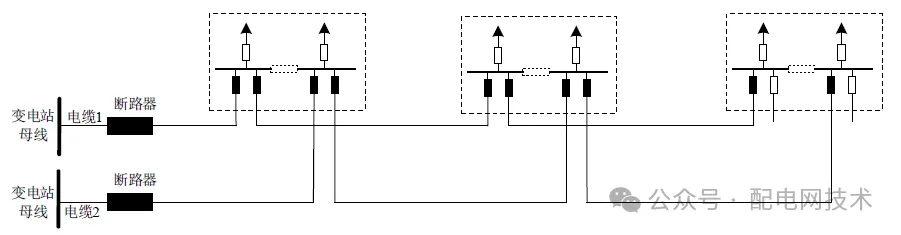

2.2双射式

自不同上级电源的中压母线引出双回电缆线路,形成双射式电网,如下图所示。


适用B类10kV配电网供电区域。

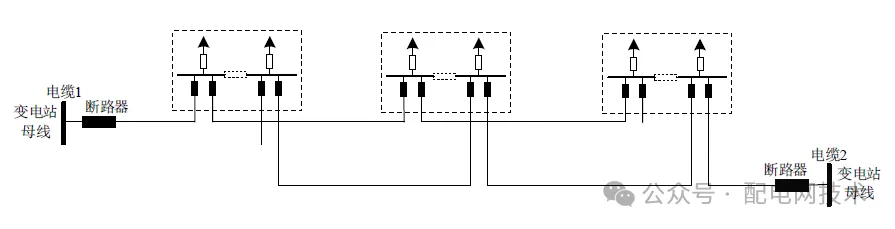

2.3对射式

自不同上级电源、不同方向的中压母线引出双回电缆线路,形成对射式电网,一般由双射式电网结构改造形成如下图所示。


适用A+、A、B类10kV配电网供电区域。

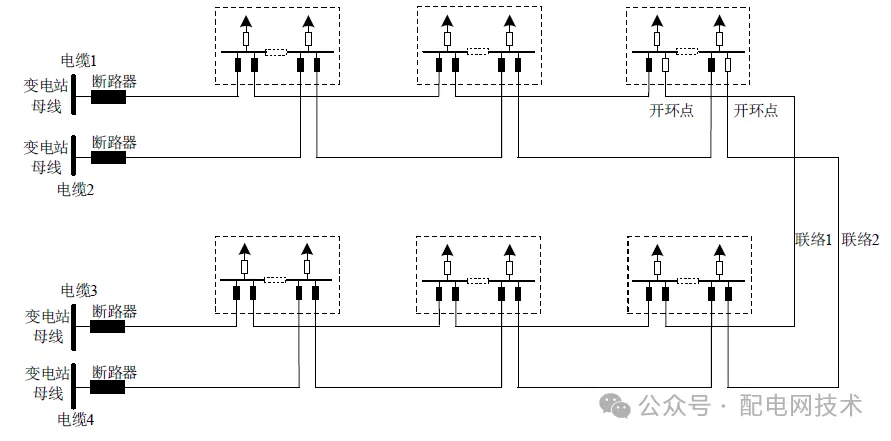

2.4双环式

自不同上级电源的中压母线引出四回电缆线路构成双环网如下图所示。


适用A+、A类10kV配电网供电区域。

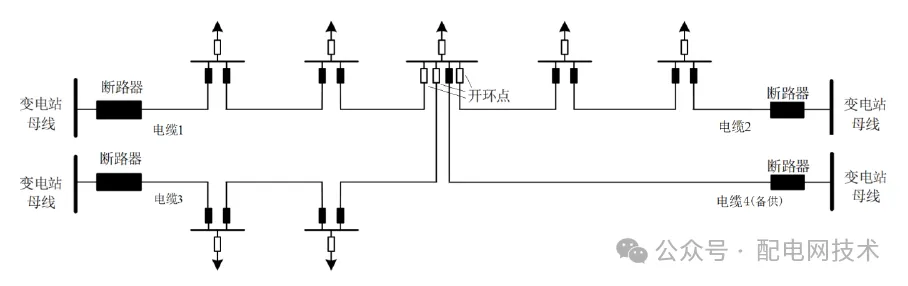

2.5N供一备(2≤N≤4)

自不同上级电源的中压母线引出两到四回电缆线路构成N供一备电网,如下图所(示意图为典型三供一备)。


适用A+、A、B类10kV配电网供电区域。

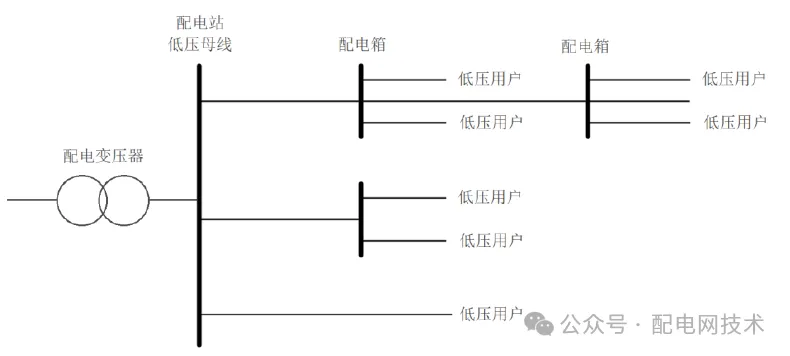

3.低压配电网电网典型结构


低压配电网(220 V/380 V)电网结构示意图如下图所示,采用辐射式接线方式。


..................................................
